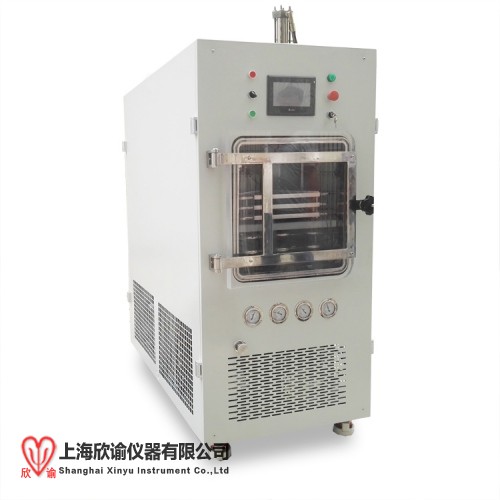

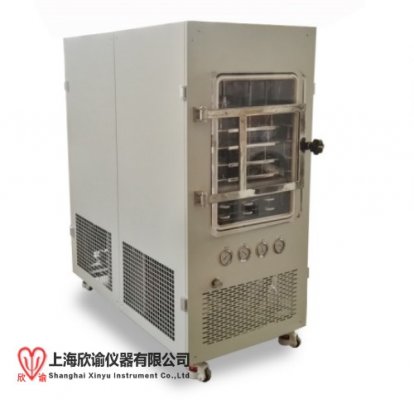

欣谕XY-FD-S2PLC中试压盖型实验室冷冻干燥机、冻干机、真空冷冻干燥机，是一款由欣谕公司新型研发的冻干设备，主要用于科研，院校，生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞、果蔬、海产品、动植物一切您想干燥的产品，对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷冻干燥技术更能显示其优越性,另外欣谕公司可定制超低温-140度以下冷冻干燥机帮助客户解决含有防冻液、乙二醇一类特殊物料。经冷冻干燥处理的物品易于长期保存，加水后能恢复到冻干前的状态并保持原由的生化特性。该系列机型具备搁板加热和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。
一．主要特点：
l原位预冻干燥。
l专用导热油加热，控温精度高，搁板温差≤1℃,干燥效果均匀。
l搁板温度可调、可控生产工艺。
l可储存多个程序，每个程序可设多段，冷冻干燥机在运行过程中可修改程序参数，并在线记录真空干燥曲线及数据。
l触摸屏；PLC控制；可设置开机密码；显示干燥曲线；物联网系统；可手机远程检测。
l方形托盘不易变形，易于操作，便于清洗。
l配置充气阀，可充干燥惰性气体。
l干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程。
二．技术参数：
冻干机型号 | XY-FD-S2压盖PLC | 备注 |
机械性能 | ||
板层有效面积 | 0.2㎡ | |
冷阱凝冰能力 | 3kg | |
Z低温度 | ≦-70℃ | XY冻干执行空载标准 |
冷凝器降温速率 从+20℃到-40℃ | ≦15分钟 | |
板层温度范围 | -50~+80℃ | |
板层冷却速率 从+20℃到-40℃ | ≦60分钟（空载） | |
板层升温速率 从-40℃到+20℃ | ≦60分钟（空载） | |
抽气速率： 从大气压抽至10pa | ≦15分钟 | 空载 |
冻干箱J限真空 | ≦5pa | XY冻干执行空载标准 |
操作界面 | 手动+自动 | |
界面操作实现 | 各功能一键式操作 | |
装瓶能力（约） | OD 16mm 810支 | |
OD 22mm 410支 | ||
盘装液体 | Max 3L | |
冻干箱 | ||
材料 | SUS304 | |
板层 | 2（可用）+1（辐射板） | |
板层尺寸 | 280（宽）*380（深）*17（厚） | |
板层间距 | 70mm | |
物料盘尺寸 | 278*380*20 2mm厚 | |
板层Z低温度 | -50℃ | |
隔板控温 | 真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度。 | |
温度均匀性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板层平整度 | ≤± 0.5 mm / m2 | |
板层结构形式 | 上下表面均无焊点的内焊法 | |
冻干箱门 | 高透光亚克力40mm | |
锁门方式 | 手动锁门 | |
冷阱 | ||
材料 | SUS304 | |
盘管形式 | 内置于冷阱 | |
冷阱Z低温度 | -70℃ | XY冻干执行空载标准 |
除霜方式 | 热氟化霜 | |
加热系统 | ||
循环泵 | 定制低温专用泵 | |
导热油 | 5cst | 冻干机专用导热油 |
电加热 | 1.5kw | |
板式换热器 | 瑞典阿法拉伐技术 | |
加热速率 | 1℃/min | |
真空系统 | ||
真空泵 | 上海德英2XZ(S)-6 | XY冻干机专用T型泵 |
真空泵泵头阀 | 西玛特截止阀 | |
真空探头 | 美G博思发POSIFA PVC 6116-M | |
抽速 | 6L/S | |
功率 | 0.55KW | |
接口 | KF25 | |
连接管 | KF25真空不锈钢波纹管 | |
复压掺气系统 | ||
真空微调阀 | 西玛特 SIEGV | |
真空充气阀 | 西玛特 SIEGV | |
液压压塞系统 | ||
油缸 | 上海 SW-FA-40/18-200 | |
液压单元 | 0.75KW 上海 | |
液压油 | 46#抗磨液压油 | |
压塞压力 | 0~1吨可调 | |
制冷系统 | ||
制冷方式 | 复叠式制冷 | |
制冷剂 | 一元R507,二元R23 | |
冷却方式 | 风冷 | |
压缩机 | 法G泰康1HP*2台 | |
油分 | 美GALCO | |
干燥过滤器 | 丹麦DANFOSS | |
压力控制器 | 丹麦DANFOSS | |
电磁阀 | 意大利CASTEL | |
电控系统 | ||
PLC | 三菱 | |
触摸屏 | MCGS | |
低压电气 | 正泰 | |
技术优势 | ||
1 | 友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示； | |
2 | “配方管理”可设置数条冻干工艺曲线； | |
3 | “冷冻干燥”自动过程有阶段显示功能，并可任意跳段； | |
4 | “冷冻干燥”过程中可对配方进行随时调整； | |
5 | 具有数据、曲线两种记录功能，可根据批号随时调用或打印； | |
6 | 物联网系统，可手机远程控制。 | |
控制系统 | 上海欣谕XY-HOS-V1 | |
尺寸和重量 | ||
整机结构 | 真空泵外置 | |
冻干机参考尺寸 | 780*1600*1850mm | |
重量（约） | 500kg | |
电力供应 | ||
电压 | 220VAC 50HZ | |
装机功率 | 5.1KW | 实际功耗小于5kw |
环境温度 | 5~25℃ | |
