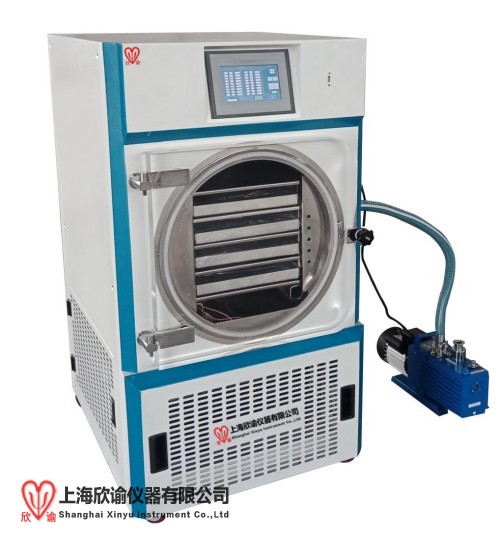

一、主要技术参数Main technical parameters
项目 Item XY-FD-L10D
干燥室
Drying
chamber 干燥面积Freeze-drying area 1m2
隔板层数Layers of shelf 4+1
隔板温度范围
Temperature scope of shelf -40-+60℃（空载）
(no-load)
隔板间距
Shelf spacing 60mm
隔板尺寸
Size of shelf 310mm*830mm
捕水冷阱
Condenser 冷阱Z低温度
Min. Temperature of condenser ≤-55℃（空载）
(no-load)
捕水能力
Water-capture capability ＞15Kg
盘装液体
Liquid material 10L（料厚10mm）
10L (Thickness 10mm)
除霜方式
Defrosting 电化霜
Electric defrost
J限真空度
Final vacuum degree ≤10Pa
冷却方式
Style of cooling 风冷
Fan cooling
主要功能
Main functions 配有手动+自动控制、传感器标定功能、智能温度控制功能、终点结束提示等功能。
Manual + Auto Control Mode、Sensor calibration、Intelligent temperature control、Freeze drying termination reminding and other functions are available.
二、技术配置一览表 technical parameters table
□ 主要配置 Main configuration
板层有效面积：
Shelf effective area 1.0m2
□ 设备规格 Specification
有效板层尺寸：
Shelf size 310mm ×830mm
板层数目：
Shelf numbers 4+1
物料盘数量
Material number plate 8个
板层间距：
Shelf spacing 60 mm
板层温度范围：
Shelf temperature range -40～+60℃ （空载 no-load）
冷阱Z低温度：
Min. condenser temp. ≤ -55℃ （空载 no-load）
系统J限真空度：
System final vacuum degree ≤ 10Pa
□ 基础设施 Basic configuration
装机功率：
installation Power 3.2KW
★ 此为装机功率，并非运行功率。
Not actual working power
□ 机组外形及其他部分 Shape and other parts
外形尺寸（mm）：
dimension （约）长1180×宽740×高1400
About 1180×740×1400mm, L*W*H
整机重量（Kg）：
Weight （约）300
About 300
噪声：
Noise ≤ 80dB
机组电气系统：
Electrical system 接地保护
Ground protection
□ 箱体组件 Chamber components
箱体形状：
Shape 长方形
Rectangular
内表面粗糙度：
Roughness of inner wall Ra ≤ 0.6 μm
箱门开启方向：
Opening direction 顺/逆时针开启（俯视 用户确定）
Clockwise or anticlockwise (overlooking, user confirm)
箱体材料：
Chamber material AISI 304 不锈钢
AISI 304 stainless steel
◆ 箱门材料：
Door material ACRYLIC
冷阱凝冰量：
Condenser water capture ≥ 15Kg
冷阱降温：
Condenser temp. Decreasing +20℃降到-40℃/ 30分钟内
+20℃-40℃, within 30 minutes
◆ 冷阱Z低温度：
Condenser Min. temp. ≤ -50℃
除霜方式：
Defrosting 电除霜
Electric defrost
保温材料：
thermal insulation material 聚氨脂发泡
Polyurethane foam
□ 板层组件 Shelf components
◆ 板层材料：
Shelf material AISI 304不锈钢
AISI 304
板层平整度：
Flatness ≤ ±1.0mm / m
有效板层尺寸：
Effective shelf size 310mm×830 mm
板层数目：
Amount of shelf 4+1
板层有效面积：
Effective area of shelf 1.0m2
◆ 板层间距：
Shelf spacing 60 mm
板层升温速率：Temperature elevating rate -40℃升到+20℃/ 60分钟内 (空载)
-40℃ up to +20℃/ within 60 min,
(no-load)
板层Z高温度：
Shelf highest temperature ≥ +60℃
(no-load,)
□ 冷冻系统 Refrigeration system
冷冻机：
Refrigerator 法G原装泰康全封闭压缩机
France original imported TECUMSEH full closure compressor
◆ 制冷剂：
Refrigerant 环保制冷剂
冷冻机数量：
Refrigerator number 1台
1 set
板层制冷：
Shelf refrigeration 1台（对板层制冷，直接式制冷）
1 set (shelf refrigeration at same time, direct
refrigeration)
冷阱制冷：
Condenser refrigeration 1台（对冷阱制冷，直接式制冷）
1 set(shelf refrigeration at same time, direct refrigeration)
★ 采用G际知名品牌的产品，精度高、稳定、安全、可靠。
World famous devices are used to make sure correct, stable, safe and reliable.
膨胀阀
expansion valve DANFOSS（丹麦Denmark)
电磁阀
solenoid valve DANFOSS（丹麦Denmark）
油分离器
Oil separator ZOER（合资）
除酸过滤器
Disacidify filter DANFOSS（丹麦Denmark）
压力表
Pressure meter LR/REFCO（德G/瑞士）油浸式压力表
LR/REFCO(Germany/Swiss) oil submerge pressure meter
风冷冷凝器
Water cooling condenser 知名品牌
Well-known brand
□ 真空系统 Vacuum system
◆ 双级旋片泵:
Double stage rotary vane pump G内知名品牌
Famous brand
数量：
quantity 1台
1 set
◆ 真空仪表：
Vacuum gauge 睿宝
Reborn
冻干箱抽空速率：
Chamber pumping rate 大气压→10 Pa ≤ 30分钟（干燥条件下）
atmosphere→10 Pa ≤30 minutes(in dry condition)
系统Z高真空：
System Maximum vacuum ≤ 10 Pa
系统漏率：
System leaking rate ≤ 10 Pa·l / sec
□ 加热系统 Heating system
加热功率：
Heating rate 0.6KW
加热控制方式：
Heating control style 固态继电器
Solid-state relay
测温探头：
Temperature sensor PT-100铂电阻
PT-100 platinum resistance
□ 控制系统 Control system
◆ 控制方式：
Control style 自动控制＋手动控制
Automatic and manual control
◆ 控制系统：
Control system 上海欣谕定制XYFD-EMB
控制柜
Control board
SH-HPSC-II
触摸屏
Touch screen 昆仑通态
MCGS
中间继电器：
Intermediate relay 中G正泰
CHINT
交流接触器：
AC contactor 中G正泰
CHINT
空气断路器：
Air circuit-breaker 中G正泰
CHINT
接线端子：
Wiring terminals: 知名品牌
Well-known brands
□ 安全保护 Safety protection
整机启动保护：
Whole machine protection 设备的全部安全条件具备时，整机才能启动运行。
All safety conditions are ready for whole machine, machine can start running.
操作保护：
Operation protection 整机电气系统具有逻辑连锁、控制、保护功能。
Electrical system has logic interlock, control and protection functions.
真空压力：
Vacuum pressure 有报警
Available
停电、供电：
Power cut and supply 均有安全保护措施
With safety protection measure
升华过程中的产品保护：
Products protection during sublimation process 真空度差时切断加热
Heat cutting if vacuum lack
真空泵启动的冷阱保护：
Condenser protection when vacuum pump start 连锁
Interlock
□ 整机装备 Whole machine design
电源：
power 单相3线，220伏
Single phase + N + PE, 220V
装机功率：
Installed power 3.2 KW ( 此为装机功率，并不是运行功率 )
3.2 KW (this is installed power, not running power)
整机结构:
Whole machine structure 一体式 （便于运输、就位）
Integrated structure (easy for transport and placement)
整机尺寸 (mm)：
Whole machine size （约）长1180×宽740×高1400
About 1180×740×1400mm, L*W*H
整机重量（Kg）：
Whole machine weight (kg) （约）300
About 300
设备质保期：
Time of warranty: 整机质保一年
One year after site acceptance.
