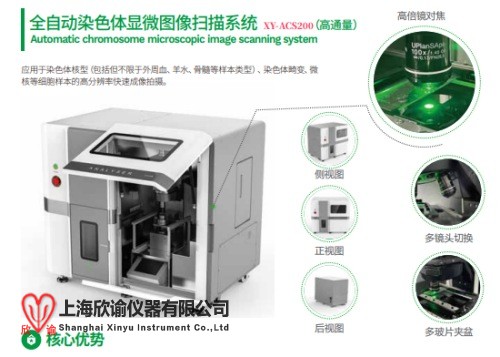

染色体显微图像扫描系统

一、染色体显微图像扫描系统

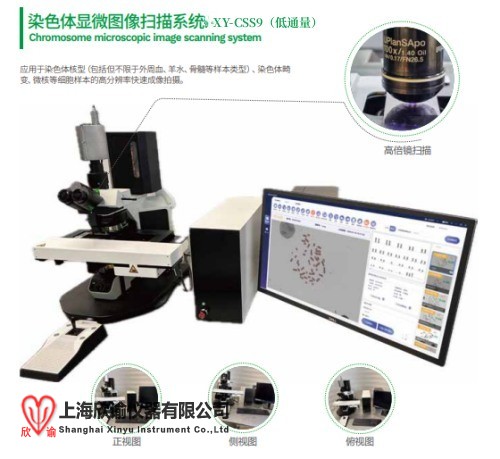

1.高级电动显微镜

1.1无限远光学系统显微镜：可做明场（BF）观察方式的观察。

1.2目镜：10X，视野数22mm，双目屈光度可调。

1.3物镜转盘：6孔位电动物镜转盘。

1.4物镜配备：要求在良好的消色差和平场的基础上，对荧光有非常好的通透性。

（a）10平场消色差物镜（空气镜）；

（b）20平场消色差物镜（空气镜）；

（c）100倍物镜半复消色差物镜（油镜）；

（d）金属镀膜防酶技术，能适应潮湿天气，镜头内不易长霉。

1.5透射光照明系统：LED透射光光源。

1.6电动Z轴物镜升降实现自动调焦，Z轴分辨率0.1um，Z轴重复性1um，调焦迅速（Z大5mm／s）。

1.7可编程化控制所有电动部件，进行一键式智能控制。

2.高级电动载物台：

▲2.1全自动扫描台，同时可放置9片（提供相关证明文件），软件全自动控制。

2.2Z大行程:≤278x96mm

2.3 XY重复精度：≤1um

2.4 XY分辨率：0.05um

2.5平台Z快移动速度：100mm/s

2.6支持玻片再定位功能，可实现拍摄后的玻片再次放置到扫描台后，点击之前扫描到的图像，自动移动至相应视野。

3.自动加油系统

高倍物镜扫描时，系统根据微机设定要求自动控制油泵（柱塞泵容量≥500微升）进行精度高加油操作，油泵双向加电磁阀，防止镜油回吸，油泵可通过软件自由设定加油的剂量，避免镜油过多，污染玻片及显微镜。

4.高灵敏高速相机

染色体专用176万物理像素数码CMOS相机。

▲像元尺寸：14.4mmx9.9mm,1英寸

分辨率：1600x1100

曝光时间：0.1ms-1h

5.自动扫描系统

▲5.1全自动操作软件专用的染色体中期自动扫描和微核扫描软件。系统有登录、调试、管理、扫描四大模块。具有快速自动寻找、自动对焦、自动纪录和自动统计的功能。完全配合并可控制显微镜和摄像装置，一次上样连续扫描9张载玻片、能对整个样品玻片进行自动寻找、自动对焦、自动油镜采集图像和存储，整个过程无需人工操作。

5.2登录和自动登出。用户使用用户名密码进行登录。用户可进行手动登出，在有扫描任务进行状态下无法正常登出账号，系统在用户30分钟未操作后进行自动登出。

5.3系统调试模块。提供对载物台，相机，物镜，油泵调试功能

a.硬件接口配置：用户可通过客户端配置载物台，物镜，油泵控制器的通讯接口。

b.载物台:用户可进行载物台连接,运动归零（使载物台归零操作），运动系统控制操作。

c.相机：用户可进行相机连接获取图像，配置相机参数，设置曝光时间以及增益值，选择图像存储位置，拍照操作。

d.物镜：可根据低倍镜切换高倍镜时的偏移自动计算补偿值，可设置扫片时第一张玻片的起始位置，手动切换物镜。

e.油泵控制器：用户可连接油泵，进行滴油/手动排油。

5.4管理模块

a.用户管理。用户分为管理用户和普通用户；

b.日志管理。详细记录每项操作，包括操作编号、操作时间、操作类型、操作内容。

▲5.5玻片焦平面自动估算，对整张盖玻片的高低自动拟合焦平面，防止连续扫描时出现离焦，拍摄图片不清晰的情况发生；

5.6用户自定义扫描区域，在软件模拟的玻片上，用户可自由选择整片扫描或者任意区域、任意大小扫描范围；

▲5.7自动图片评级功能：软件会根据图片的整体参数，自动将扫描得到的图片，由优到差自动排列到系列中，以供用户选择；

▲5.8自动传输图像功能，能将高倍油镜下的中期染色体储存图象的自动采集(油泵自动加油无需人工干涉)和保存，自动输入到分析软件中进行分析；

▲5.9单张玻片扫描时间（每张玻片拍摄50个优质中期分裂相）≤7min；

5.10该系统中能使用户将该分析系统灵活应用于不同的标记技术和细胞类型；

5.11系统具有回复定位功能，可通过鼠标点击，让显微镜重新回到某些感兴趣的区域（视野），让用户能进行进一步的分析和观察。

5.12可搭配染色体分析软件，支持扫描的同时，实现同步分析的要求。

6.客户端硬件环境配置

操作系统：Windows10企业版LTSC64位及兼容版本；CPU：12核2.1GHz；内存：16GB；硬盘容量：256GB固态硬盘+1TB7200rpm机械硬盘；显示器：分辨率1920×1080。

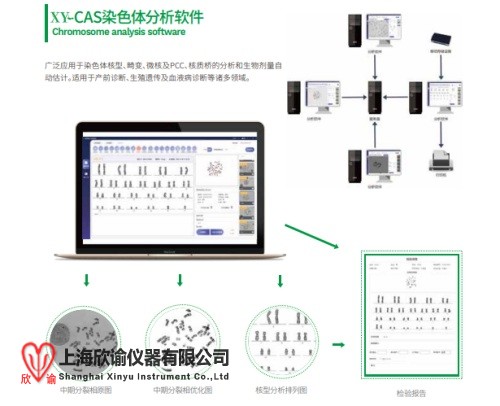

二、染色体分析软件

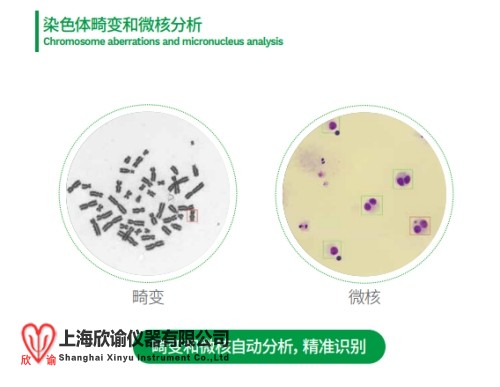

1、畸变分析功能

1.1对原始中期分裂相图片进行自动分析操作后，直接提供的染色体一键分割准确率≥90%。

▲1.2平均每幅染色体图的处理时间≤3s。

1.3系统采用客户端/服务器架构，可在医院授权的局域网内通过客户端访问，每个终端有D立的U盾密钥。标准配置一个服务器，两个客户端。

1.4支持全部或单个染色体对比度、亮度、锐化等参数调整,可对优化参数进行预设保存。

1.5 可对任意染色体进行排列图上的旋转、镜像、移动、缩放、擦除，可对染色体图像缩放比例调整。

1.6具备人工智能模块，可对染色体畸变样本类型的图像进行双着、三着、着丝粒环、断片、微小体、易位等多种畸变类型的精准识别。综合畸变检出率≥90%，双着丝粒体（dic）检出率≥90%、三着丝粒体（trc）≥90%、环（r）染色体≥90%。

1.7具备便捷易用的图像标识功能，可以自由的添加标注箭头和文字。

1.8具备先进的畸变画布操作工具，可通过涂抹添加、矩形添加等手段对算法结果进行快速修正。

1.9具备方便快捷的统计功能，可通过鼠标或键盘快捷键迅速统计图像中的各种畸变类型数量。人工确认后自动统计当前分析的图像数量、畸变率、畸变细胞率。

1.10自动图片档案库建立，使图像及数据可很容易地长期储存以及随时的调用；有自动统计功能。

★1.11 同时具有畸变分析报告和畸变生物剂量曲线报告的报告模板功能，支持个性化设计和修改报告单，支持打印高分辨率报告。

2微核分析功能

2.1具备基于人工智能进行分析，可对转化淋巴细胞、微核细胞、非转化淋巴细胞进行智能识别分析。

2.2支持在图像列表中进行细胞类型筛选、图像进度筛选、图像人工智能分析，并可针对Z优细胞图和微核图像进行便捷地标签设置。

2.3具备先进的微核画布操作工具，可便捷勾勒不同种类的目标细胞。

2.4具备全面的统计功能，可通过鼠标或键盘快捷键迅速统计图像中的转化淋巴细胞数、微核细胞数、微核数等核心指标。

2.5微核细胞检出率≥90%
